LABORATORIO NRO. 3

ELECTRÓNICA DIGITAL

LABORATORIO 3:

CIRCUITOS SUMADORES Y DECODIFICADORES

1. COMPETENCIA ESPECIFICA DE LA SESIÓN:

• Implementación de circuitos de aritmética binaria usando C.I.: Sumadores y restadores.
• Implementación de circuitos decodificadores y displays de 7 segmentos.
• Utilizar un SIMULADOR para comprobar el comportamiento de los mismos.

2. MARCO TEÓRICO:

Un sumador es un circuito que realiza la suma de dos palabras binarias. Es distinta de la operación OR, con la que no nos debemos confundir. La operación suma de números binarios tiene la misma mecánica que la de números decimales.

Por lo que en la suma de números binarios con dos o más bits, puede ocurrir el mismo caso que podemos encontrar en la suma de números decimales con varias cifras: cuando al sumar los dos primeros dígitos se obtiene una cantidad mayor de 9, se da como resultado el dígito de menor peso y “me llevo" el anterior a la siguiente columna, para sumarlo allí.

Semisumador. Es un dispositivo capaz de sumar dos bits y dar como resultado la suma de ambos y el acarreo. La tabla de verdad correspondiente a esta operación sería:

Que una vez implementado con puertas lógicas, un semisumador tendría el circuito:

Sumador completo. Presenta tres entradas, dos correspondientes a los dos bits que se van a sumar y una tercera con el acarreo de la suma anterior. Y tiene dos salidas, el resultado de la suma y el acarreo producido. Su tabla de verdad será:

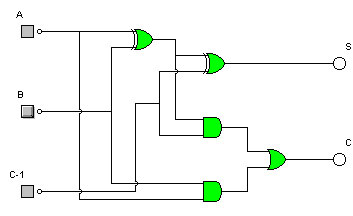

Una vez implementado con puertas lógicas el sumador presentaría cualquiera de los siguientes circuitos:

Aunque, como ya hemos dicho en otros casos, en realidad estos circuitos no se cablean con puertas lógicas, si no que forman parte de circuitos integrados como el CI 7483, que es un sumador de cuatro bits.

TAREAS GUIADAS DENTRO DEL LABORATORIO:

1. Los Números Binarios y su representación:

2. Suma de números Binarios

3. Tomando en cuenta el circuito anterior, SIMULAR dicho circuito y completar la tabla siguiente:

Acarreo Cin	Sumando A	Sumando B	Sumatoria  ∑	Acarreo Cout
0	0001	0010	0011	0
0	0010	0011	0101	0
0	0011	0100	0111	0
0	0100	0101	1001	0
1	0101	0111	1100	1
1	0111	1000	10000	1
1	1000	1001	10010	1

4. Armar circuito en el ENTRENADOR y verificar resultados

5. Visualización de Números Binarios (DECODIFICADORES)

6. Tabla de verdad de un DECODIFICADOR DE 7 SEGMENTOS

7. Decodificador COMERCIAL: 7448

8. Realice la SIMULACION del circuito mostrado. Luego realice la IMPLEMETACION en ENTRENADOR comprobando la tabla anterior.

9. PREGUNTAS DEL LABORATORIO

• ¿Qué sucede si la SUMATORIA es superior a 9?, ¿qué número se muestra en el DISPLAY y por qué?

Podemos ver que al superar a los 9 valores de la salida salen error, por ende las luces se muestran un error en el display de 7 segmentos.

El visualizador de siete segmentos es una forma de representar caracteres en equipos electronicos.

• En el CI 7448, ¿para qué se utilizan los pines BI/RBO, RBI y LT?

El circuito integrado 7448, es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar un display de 7 segmentos de cátodo común en donde la posición de cada barra forma el numero decodificado.

• En el bloque del entrenador denominado HEX 7 SEGMENT DISPLAY ¿para qué sirven las entradas LE, RBI y la salida RBO?

Esta entrada sirve para fijar si el CI funciona al tener un armado tu circuito y activarlo, en la cua se deberan encender todos los segmentos del display.

BI/RBO Blanking Input "Corte de salida/ Fluctuacion Corte de salida"

• Trate de modificar el circuito de simulación para mostrar una SUMA DE 2 DÍGITOS.

3. EVIDENCIA DE TAREAS EN LABORATORIO:

En este vídeo podemos explicar la resolución del laboratorio, en la cual mostramos el proceso de como comprobar las tablas lógicas, seguidamente  dando a conocer físicamente en un circuito el funcionamiento del ejercicio que se pide.

4. OBSERVACIONES:

• Usamos el integrado 74283, este nos permite hacer sumatorias con cada una de sus patas y obtenemos la sumatoria en la salida del integrado.
• Usamos el simulador PROTEUS para verificar el conexionado y las pruebas a constatar con la practica.
• El integrado decodificador nos permite que el valor digital lo mande a un led formado los números sumados por el integrado sumador.
• Un sumador completo es un circuito que suma dos bits, como el semisumador, pero además tiene en cuenta un posible acarreo de una suma anterior y lo incorpora a la suma que realiza. Las entradas del circuito serán tres, una para cada bit a sumar más el acarreo.
• Los bloques decodificadores son sistemas combinacionales que disponen de n líneas de entrada y m líneas de salida, tal que m ≤ 2n. Para cada una de las combinaciones binarias aplicadas en la entrada se activa una de las salidas.

5. CONCLUSIONES

• Hemos demostrado en el software Proteus que si hacemos una suma binaria tenemos el resultado binario, pero esta no lo transforma en leds numéricos.
• El acarreo de nuestra compuerta sumadora tiene la función de llevar, así como en una suma a mano se coloca llevando de igual modo trabaja este integrado.
• El decodificador es un circuito combinacional que permite un código BCD en sus entradas y en sus salidas un display de 7 segmentos. El display tiene un punto común que está ubicado en la salida de este.
• El decodificador necesita una entrada con código decimal binario y siete salidas conectadas a cada segmento del display.
• Cuando se hace la suma con las patas del integrado estas tienen que estar conectadas a 5v o 0 V para que pueda funcionar, si no se conecta en 0V el circuito no va a funcionar.
